ติดตั้งสปีดคอนโทรลมอเตอร์ AC จอดิจิทัลทีละขั้น ตัดไฟ ยึดแผง เสียบหัวต่อ ต่อไฟและสายดิน กด FWD/REV ปรับลูกบิด (DSC)

สปีดคอนโทรลแบบจอดิจิทัลติดตั้งไม่ยาก ถ้ามอเตอร์เป็นมอเตอร์ปรับรอบ AC 220V ที่มีสายวัดรอบ และหัวต่อตรงกับตัวควบคุม ส่วนใหญ่แค่ยึดแผง เสียบหัวต่อ และต่อไฟก็เริ่มใช้งานได้ แต่รายละเอียดเล็ก ๆ อย่างการต่อสายดิน การกลับทิศหมุนตอนมอเตอร์ยังไม่หยุด หรือสายวัดรอบหลวม เป็นสาเหตุของปัญหาที่พบบ่อยที่สุด

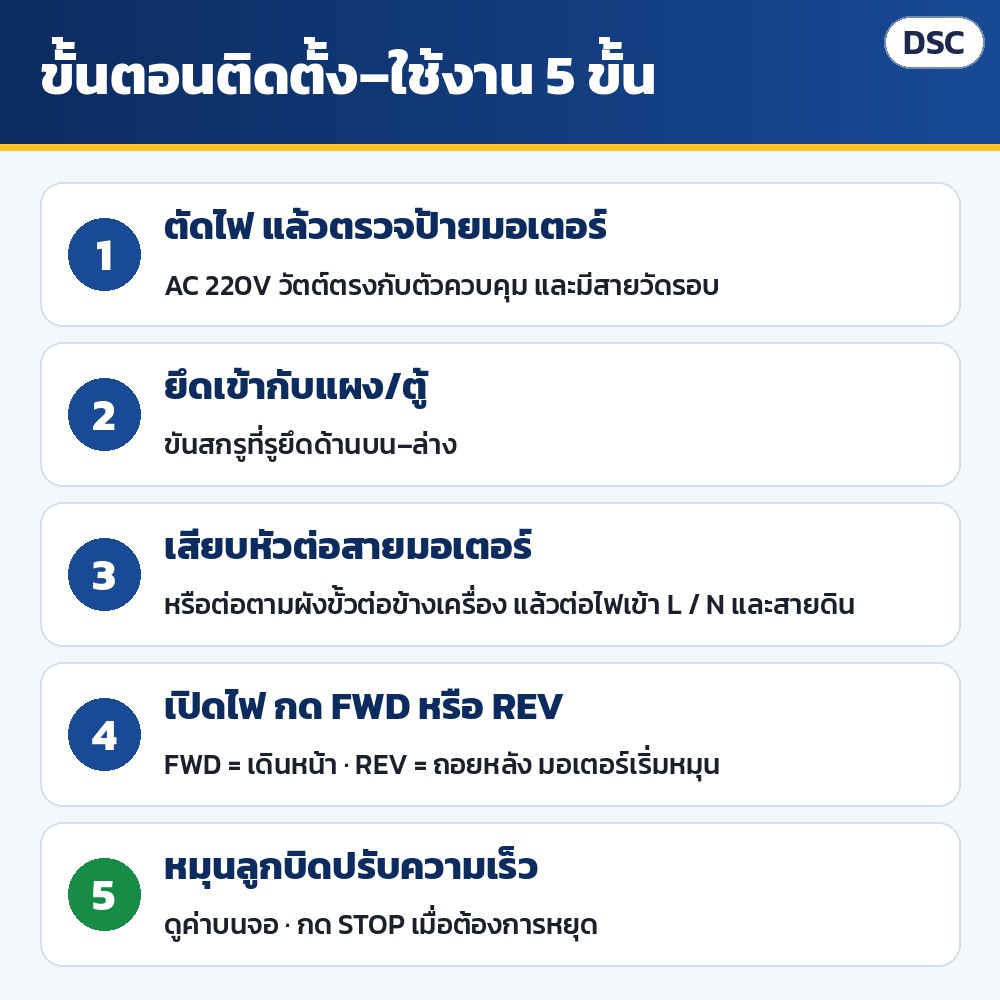

บทความนี้เรียงขั้นตอนติดตั้งและใช้งาน สปีดคอนโทรลมอเตอร์ AC จอดิจิทัล DSC (รหัส 35922–35933) ตั้งแต่เตรียมของ ยึดแผง ต่อสาย ทดลองเดินเครื่อง ต่อสวิตช์ภายนอก ไปจนถึงการแก้ปัญหาและดูแล ใช้ร่วมกับคู่มือภาษาไทยที่ลิงก์ไว้ท้ายบทความ งานต่อสายไฟควรให้ช่างไฟฟ้าเป็นผู้ทำ

เตรียมของก่อนติดตั้ง

• ตัวควบคุมวัตต์ตรงกับป้ายมอเตอร์ (ในกล่องมีตัวควบคุม 1 ตัว พร้อมสายและหัวต่อมอเตอร์)
• มอเตอร์ปรับรอบ/มอเตอร์เกียร์ AC 220V 1 เฟส ที่มีสายวัดรอบ S1/S2
• แผงหรือหน้าตู้คอนโทรลที่จะยึด สกรู 2 ตัว และไขควง
• สายไฟเข้า L / N และสายดิน จากเบรกเกอร์ที่ตัดไฟได้

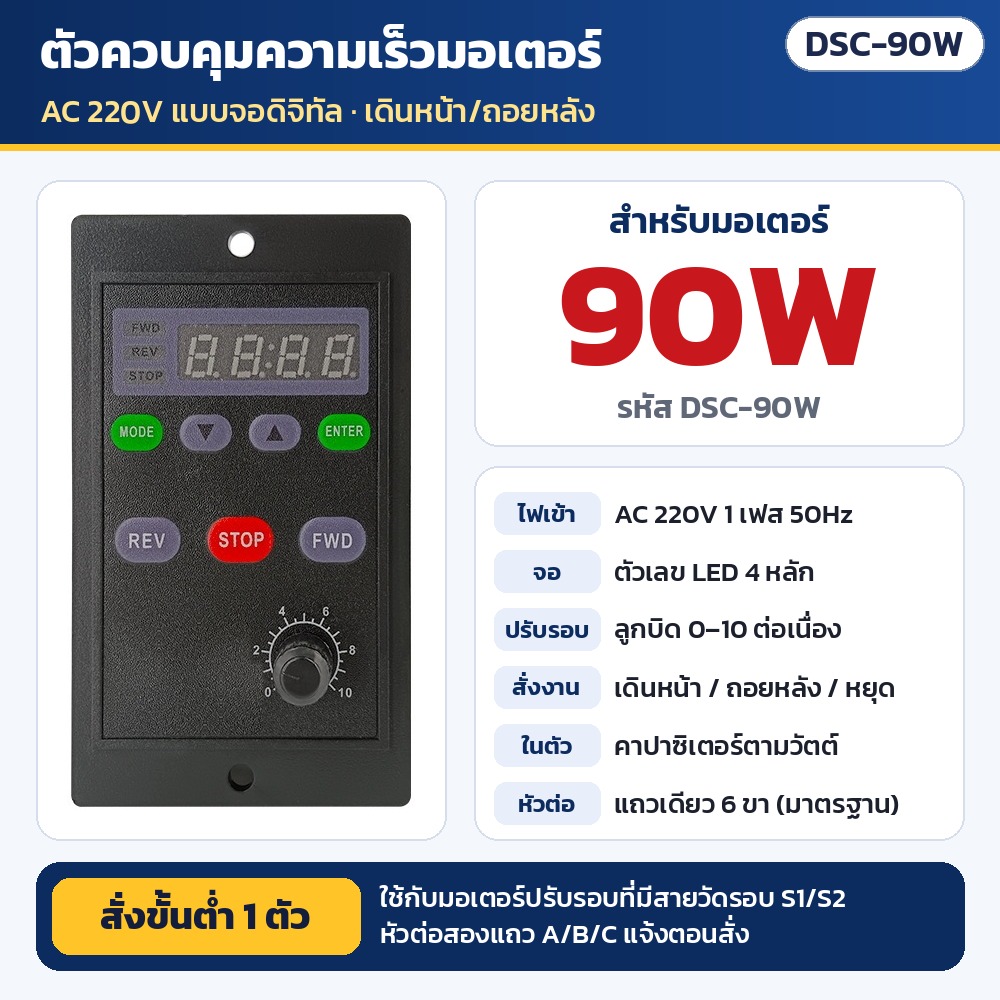

ก่อนสั่ง: เลือกวัตต์ให้ตรงกับป้ายมอเตอร์ (ในตัวมีคาปาซิเตอร์ตามขนาดวัตต์) · ใช้กับมอเตอร์ปรับรอบที่มีสายวัดรอบ S1/S2 · หัวต่อมาตรฐานแถวเดียว 6 ขา ถ้าต้องการแบบสองแถว A / B / C แจ้งตอนสั่ง

ขั้นที่ 1: ตัดไฟและตรวจป้ายมอเตอร์

ตัดไฟ ตรวจป้ายมอเตอร์ว่าเป็นมอเตอร์ AC 220V วัตต์ตรงกับตัวควบคุม และมีสายวัดรอบ ถ้ามอเตอร์เป็น 3 เฟส มอเตอร์ DC หรือใช้ไฟ 380V ห้ามต่อกับตัวควบคุมนี้

ขั้นที่ 2: ยึดตัวควบคุมเข้ากับแผง

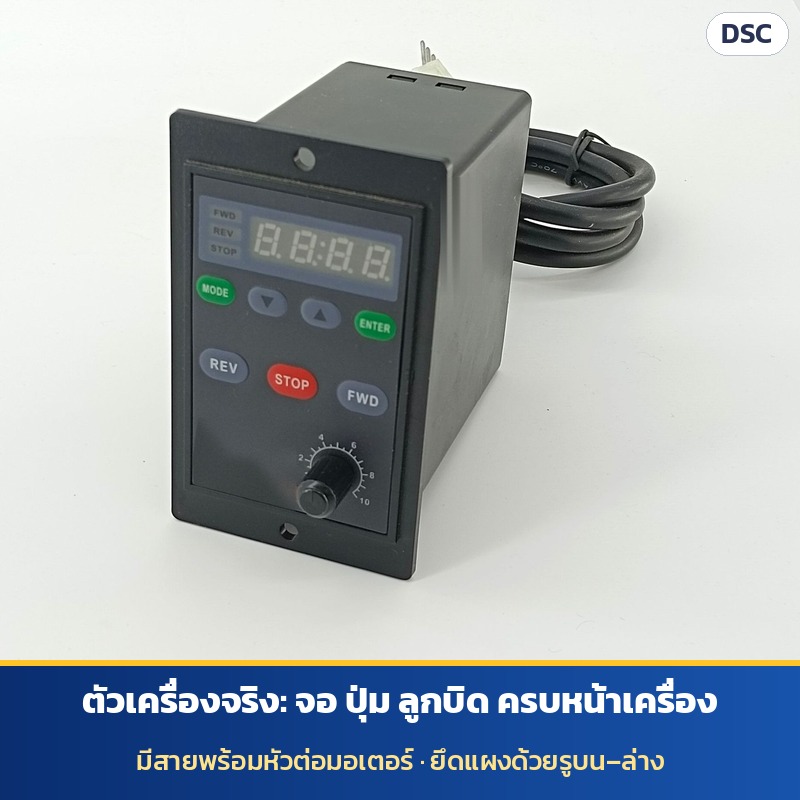

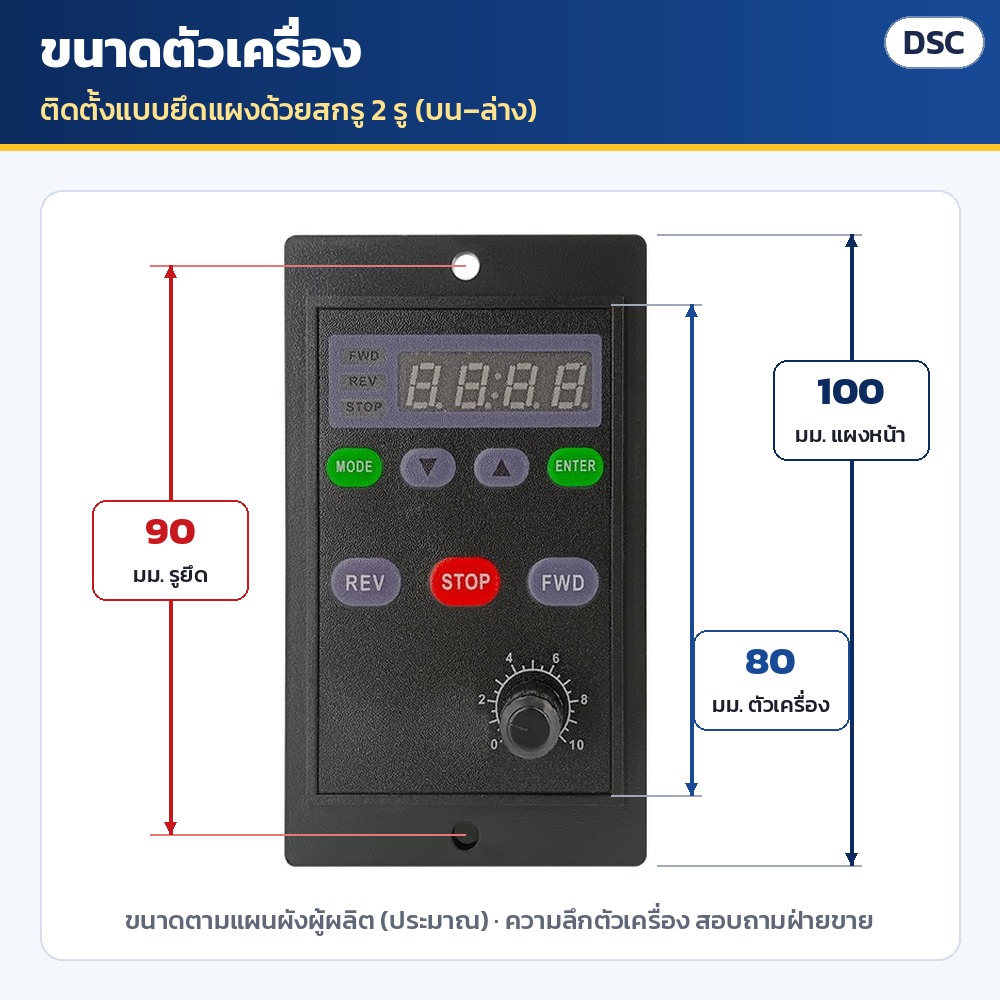

ยึดตัวควบคุมเข้ากับแผงหรือตู้ด้วยรูยึดบน–ล่าง ยึดแผงด้วยสกรู 2 รู (บน–ล่าง) · แผงหน้าสูงประมาณ 100 มม. · ระยะรูยึด 90 มม. · ตัวเครื่องประมาณ 80 มม. (ตามแผนผังผู้ผลิต) เจาะรูหรือเว้นช่องบนแผงตามขนาด และเว้นที่รอบตัวเครื่องให้อากาศถ่ายเท

ขั้นที่ 3: เสียบหัวต่อมอเตอร์ ต่อไฟเข้าและสายดิน

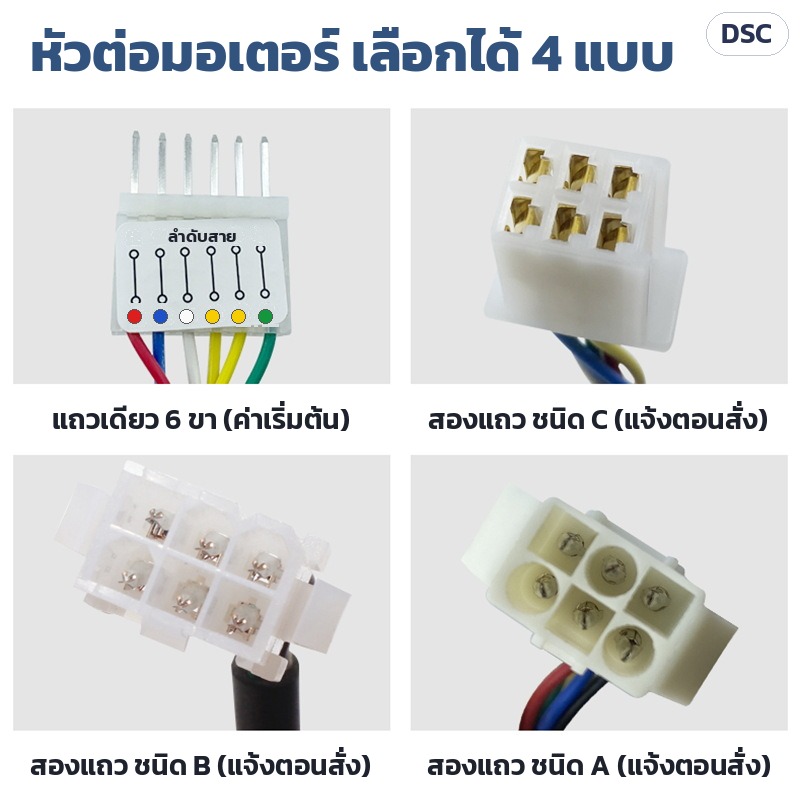

1. เสียบหัวต่อสายมอเตอร์ให้เข้าล็อก หัวต่อมาตรฐานแถวเดียว 6 ขา เรียงเป็นสายหลัก สายคาปาซิเตอร์ 2 เส้น สายวัดรอบ 2 เส้น และสายดิน

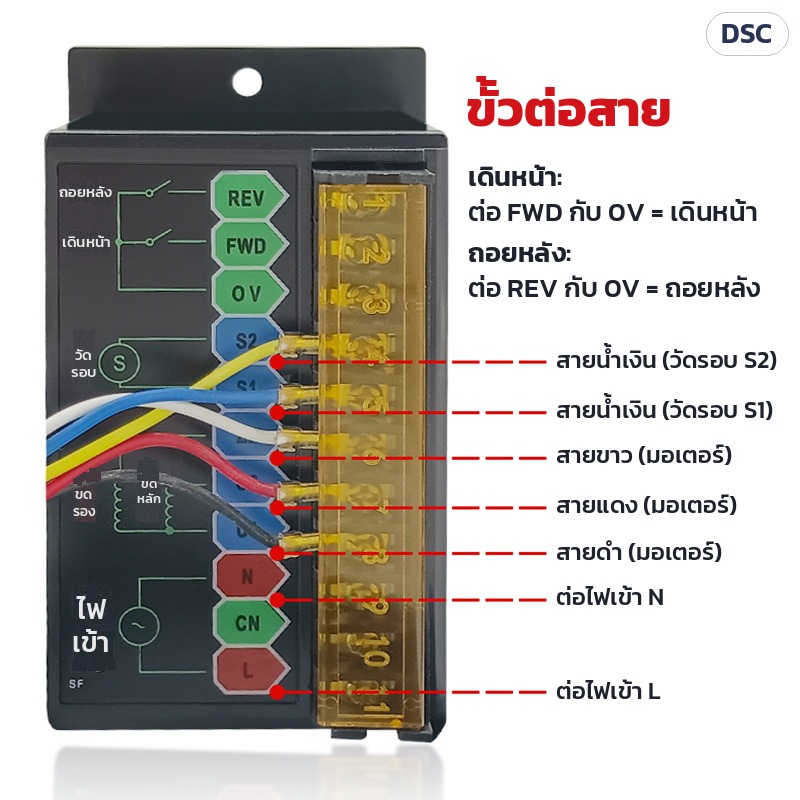

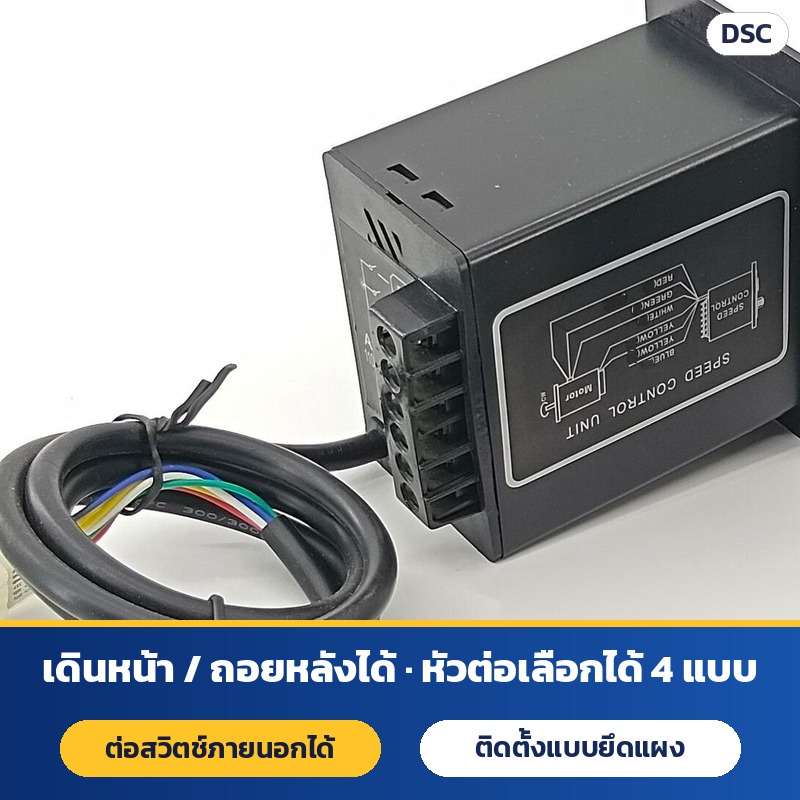

2. ถ้าต่อสายเอง ให้ต่อตามแผนผังขั้วต่อข้างเครื่อง: S1 / S2 รับสายวัดรอบ ขั้วสายมอเตอร์รับสายขาว / แดง / ดำ และขั้ว L / N รับไฟเข้า
3. ต่อสายดินของมอเตอร์และตัวเครื่องให้เรียบร้อย
4. ตรวจว่าสายแน่น ไม่มีทองแดงโผล่ และสายไม่พาดผ่านจุดร้อนหรือจุดหมุน

ขั้นที่ 4: เปิดไฟ แล้วกด FWD หรือ REV

เปิดไฟ กด FWD (เดินหน้า) หรือ REV (ถอยหลัง) ให้มอเตอร์เริ่มหมุน ไฟสถานะ FWD / REV / STOP บนหน้าเครื่องจะบอกว่าตอนนี้เครื่องอยู่ในสถานะใด ถ้าต้องการเปลี่ยนทิศหมุน ให้กด STOP รอมอเตอร์หยุดสนิทก่อน แล้วจึงกดอีกทิศ

ขั้นที่ 5: หมุนลูกบิดปรับความเร็ว ดูค่าบนจอ

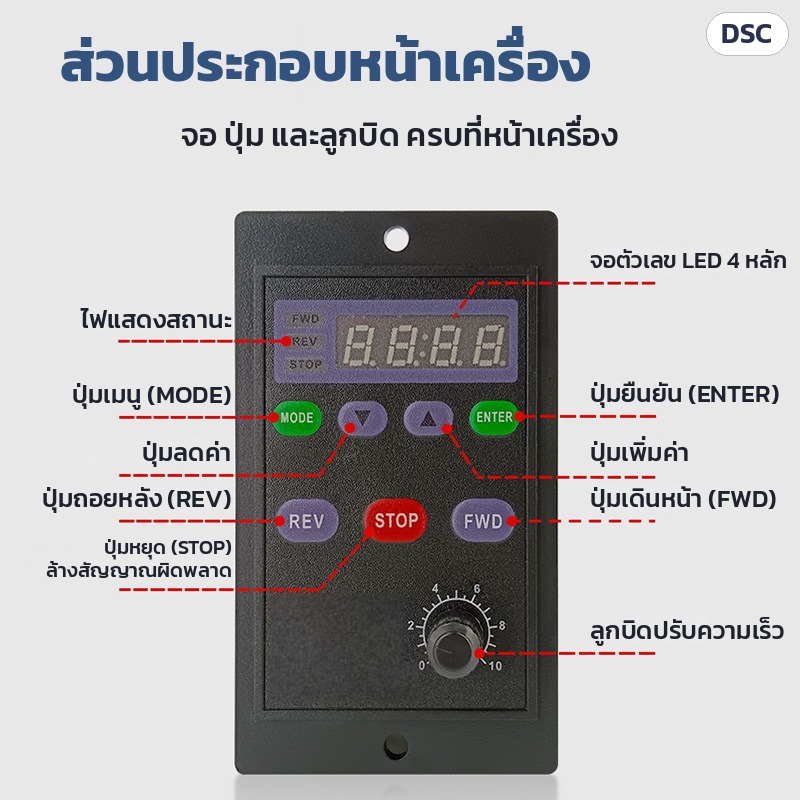

หมุนลูกบิดปรับความเร็วตามต้องการ ดูค่าบนจอ แล้วกด STOP เมื่อต้องการหยุด ลูกบิดมีสเกล 0–10 เริ่มจากรอบต่ำก่อนแล้วค่อยเพิ่ม จดค่าบนจอที่เหมาะกับงานไว้ เวลาสลับงานจะตั้งกลับมาค่าเดิมได้เร็ว ปุ่ม MODE / ▲ / ▼ / ENTER ใช้ตั้งค่าในเมนู (รายละเอียดเมนูสอบถามฝ่ายขาย)

ขั้นที่ 6 (ถ้าต้องการ): ต่อสวิตช์เดินหน้า/ถอยหลังภายนอก

• ใช้ขั้ว FWD / REV / 0V ที่ข้างเครื่อง
• FWD ต่อกับ 0V = เดินหน้า · REV ต่อกับ 0V = ถอยหลัง
• เหมาะกับเครื่องที่คนคุมยืนห่างจากตู้ หรืออยากใช้สวิตช์เท้า/สวิตช์ปุ่มกดที่ติดไว้ข้างเครื่อง

ข้อควรระวัง

• ตัดไฟทุกครั้งก่อนต่อหรือถอดสาย งานต่อสายไฟควรให้ช่างไฟฟ้าทำ และต่อสายดินให้เรียบร้อย
• เลือกวัตต์ของตัวควบคุมให้ตรงกับมอเตอร์ ห้ามใช้กับมอเตอร์ที่ใหญ่กว่าพิกัด
• ใช้กับมอเตอร์ปรับรอบ AC 1 เฟส 220V ที่มีสายวัดรอบเท่านั้น ห้ามใช้กับมอเตอร์ 3 เฟส มอเตอร์ DC หรือไฟ 380V
• จะเปลี่ยนทิศหมุน ให้กด STOP รอมอเตอร์หยุดสนิทก่อน แล้วจึงกด FWD หรือ REV
• ติดตั้งในที่แห้ง อากาศถ่ายเท ห่างจากน้ำ ไอน้ำมัน ฝุ่นเหล็ก และความร้อนสูง

ปัญหาที่พบบ่อยและวิธีแก้

ดูแลให้ใช้งานได้นาน

• ปัดฝุ่นหน้าเครื่องและช่องระบายอากาศเป็นประจำ (ตัดไฟก่อน ห้ามใช้น้ำ)
• ตรวจขั้วต่อสายและหัวต่อมอเตอร์ไม่ให้หลวมหรือไหม้ ทุก 1–3 เดือน
• จอขึ้นสัญญาณผิดพลาด: ตัดไฟ ตรวจสายวัดรอบและสายมอเตอร์ แล้วกด STOP ล้างสัญญาณก่อนเริ่มใหม่

คลิปและคู่มือ

ดูหน้าเครื่อง ปุ่ม และหัวต่อในคลิป (ภาพในคลิปเป็นภาพสินค้าจริง ร่วมกับภาพจำลองประกอบ · เสียงบรรยายและบางช็อตสร้างด้วย AI)

• หน้าสินค้า: ตัวควบคุมความเร็วมอเตอร์ AC จอดิจิทัล DSC ครบ 12 ขนาด บน 42okok.com
• คู่มือภาษาไทยฉบับเต็ม (ติดตั้ง ผังต่อสาย ต่อสวิตช์ภายนอก ใช้งาน ดูแล อาการผิดปกติ): เปิดคู่มือสปีดคอนโทรล DSC
