ติดตั้งและต่อไฟมอเตอร์เกียร์ทดรอบ 3 เฟสทีละขั้น ฐาน/หน้าแปลน แนวศูนย์ ต่อเดลต้า 220V สตาร์ 380V อินเวอร์เตอร์ กลับทิศ (SGM)

มอเตอร์เกียร์ทดรอบที่เลือกรุ่นถูกแล้ว ยังใช้งานได้ไม่ดีถ้าติดตั้งผิด อาการที่พบบ่อยคือเสียงดัง ร้อนเร็ว ซีลน้ำมันรั่ว หรือหมุนกลับทิศตั้งแต่วันแรก ส่วนใหญ่มาจากฐานไม่แข็งแรง แนวเพลาไม่ตรงกับชิ้นงาน หรือต่อสายไม่ตรงแรงดัน

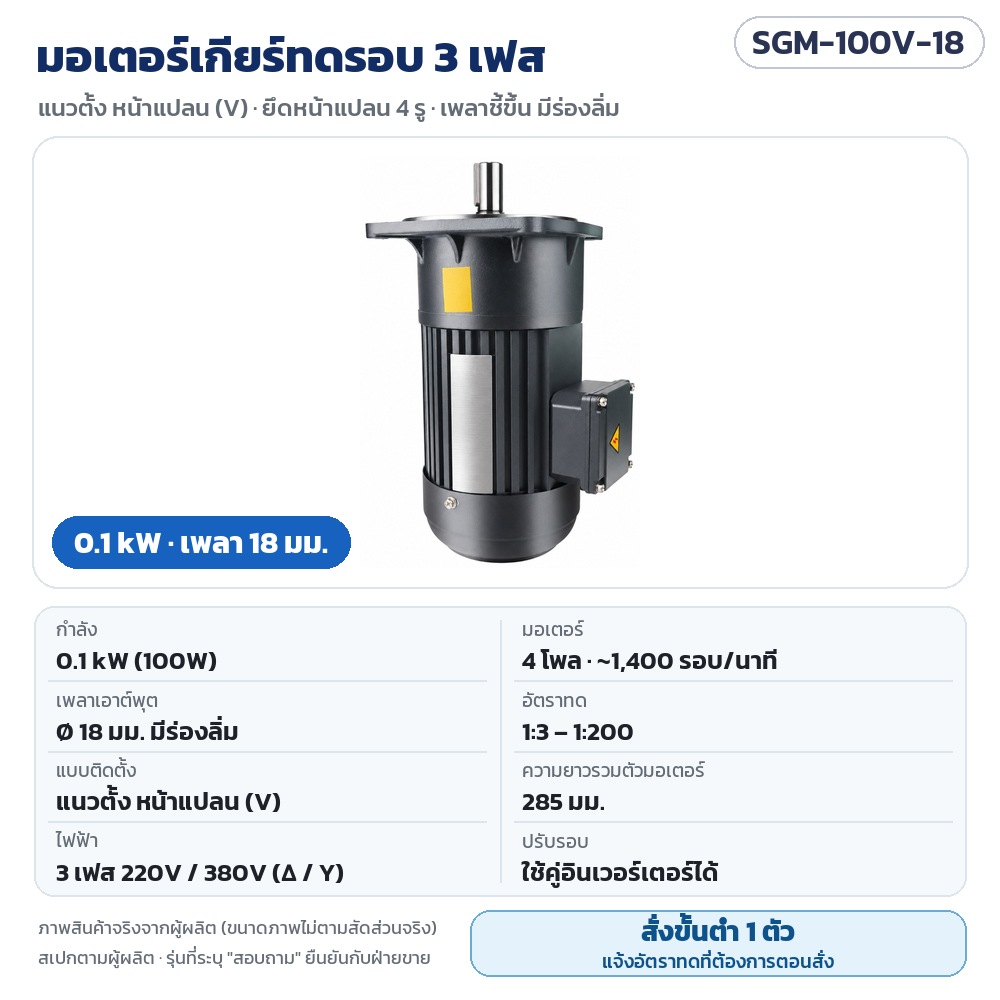

บทความนี้เป็นขั้นตอนติดตั้งและต่อไฟของ มอเตอร์เกียร์ทดรอบ 3 เฟส SGM 0.1–3.7 kW (รหัส 35776–35803) ทั้งแบบแนวนอนขาตั้ง (H) และแนวตั้งหน้าแปลน (V) เรียงตามลำดับที่ควรทำ ตามด้วยตารางแก้ปัญหาที่พบบ่อยและการดูแลประจำ งานต่อสายไฟให้ช่างไฟฟ้าเป็นผู้ทำเสมอ

ก่อนเริ่มติดตั้ง

• ตรวจรหัสบนกล่องให้ตรงกับที่สั่ง ทั้งกำลัง ขนาดเพลา แบบ H/V และอัตราทด
• หมุนเพลาด้วยมือ (ยังไม่ต่อไฟ) ต้องหมุนได้ลื่น ไม่มีเสียงขูด ไม่มีรอยน้ำมันรั่วที่หัวเกียร์

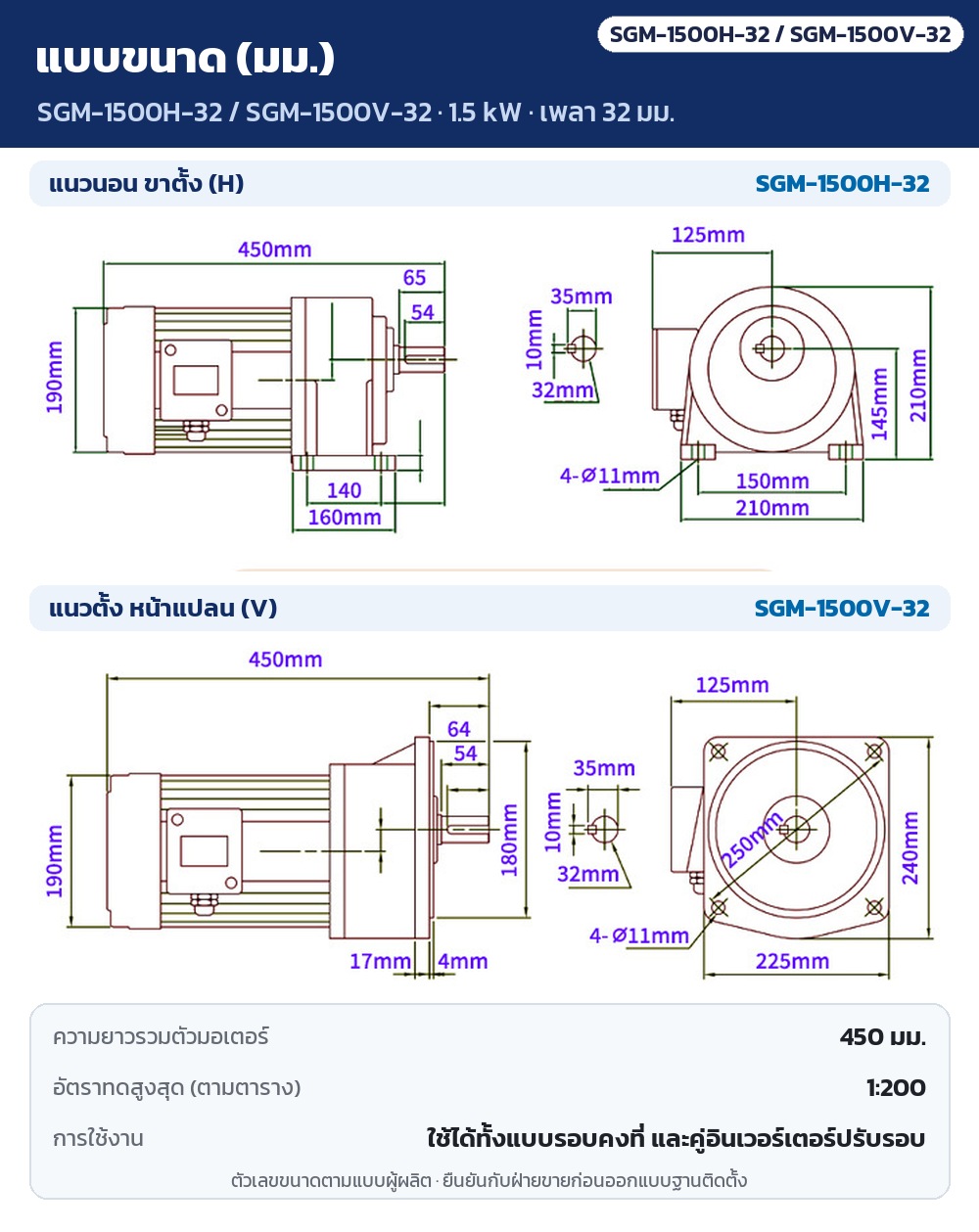

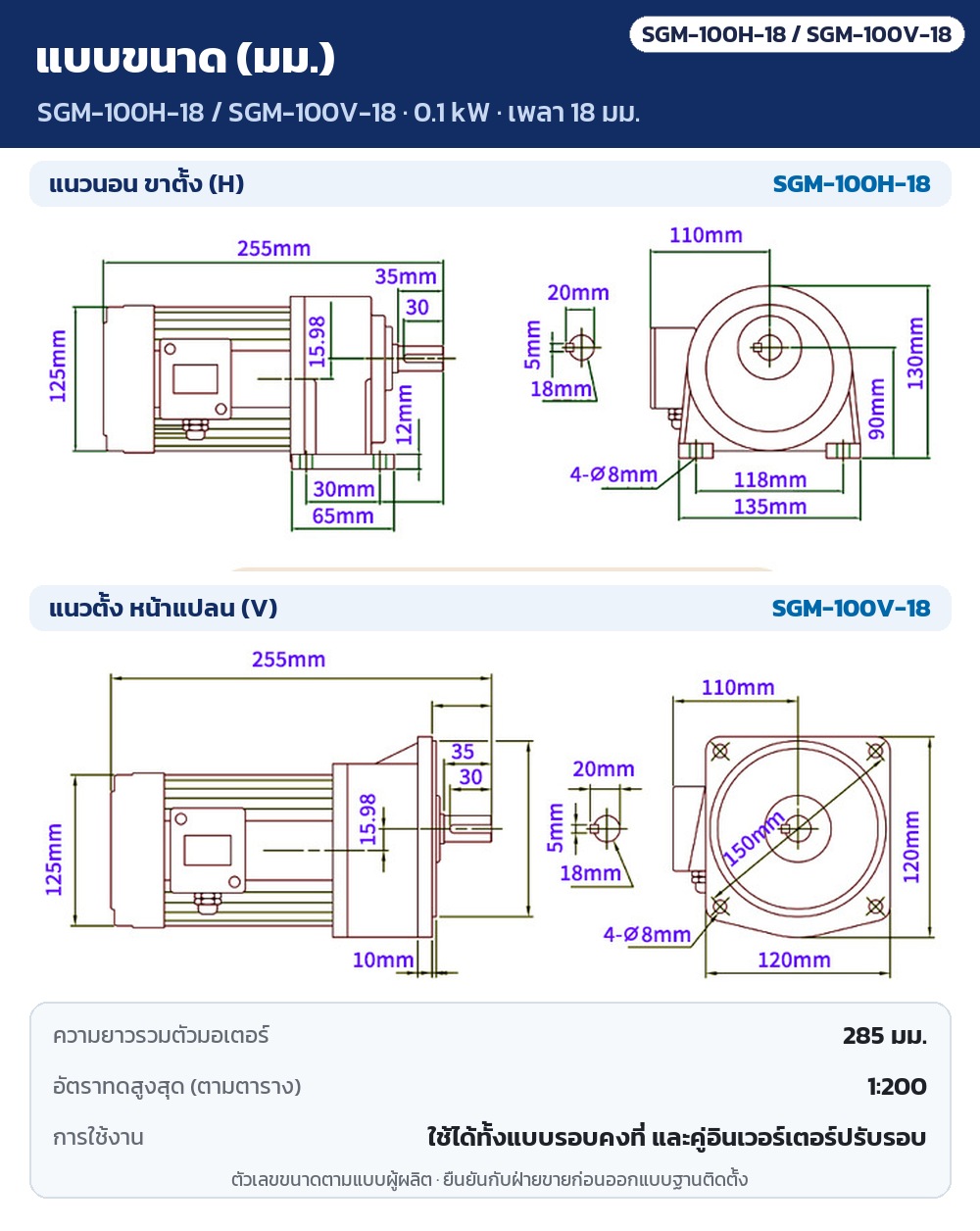

• ดูแบบขนาดของรุ่นนั้นเพื่อเตรียมรูยึดบนฐานหรือแผ่นยึดหน้าแปลน รุ่นที่ยังไม่มีแบบให้สอบถามฝ่ายขาย และควรวัดของจริงก่อนเจาะฐานทุกครั้ง
• เตรียมเบรกเกอร์ อุปกรณ์ป้องกันโหลดเกิน สายดิน และอินเวอร์เตอร์ (ถ้าต้องการปรับรอบ) ให้เหมาะกับขนาดมอเตอร์

ติดตั้งทางกลทีละขั้น

1. เตรียมฐาน แบบ H ยึดบนฐานเหล็กหรือโครงเครื่องที่แข็งแรงและได้ระดับ แบบ V ยึดหน้าแปลน 4 รูกับแผ่นยึดบนฝาถังหรือผนังเครื่อง ฐานที่อ่อนหรือบิดจะทำให้สั่นและเสียงดัง
2. ตั้งแนวศูนย์ แนวเพลามอเตอร์ต้องตรงกับเพลาชิ้นงาน ถ้าขับด้วยคัปปลิ้งให้ตรวจทั้งแนวเยื้องและแนวเอียง ถ้าขับด้วยโซ่หรือสายพาน เฟืองหรือพูลเลย์สองฝั่งต้องอยู่ในแนวเดียวกัน
3. สวมชิ้นส่วนเข้าเพลา ใส่ลิ่มในร่องลิ่ม สวมเฟือง พูลเลย์ หรือคัปปลิ้งเข้าเพลา ห้ามใช้ค้อนตอก เพราะแรงกระแทกส่งถึงเฟืองและตลับลูกปืนข้างใน ให้ใช้เครื่องมือดูดหรือดันเข้าแทน
4. ตั้งความตึงโซ่/สายพาน ตึงพอดี ไม่หย่อนจนกระตุก และไม่ตึงจนดึงเพลาเอียง วางชิ้นส่วนที่สวมเพลาให้ชิดหัวเกียร์มากที่สุดเท่าที่ทำได้
5. ขันน็อตยึดให้แน่น ขันสลับทแยงให้แรงเท่ากันทุกตัว แล้วหมุนเพลาด้วยมืออีกครั้งว่ายังลื่นอยู่

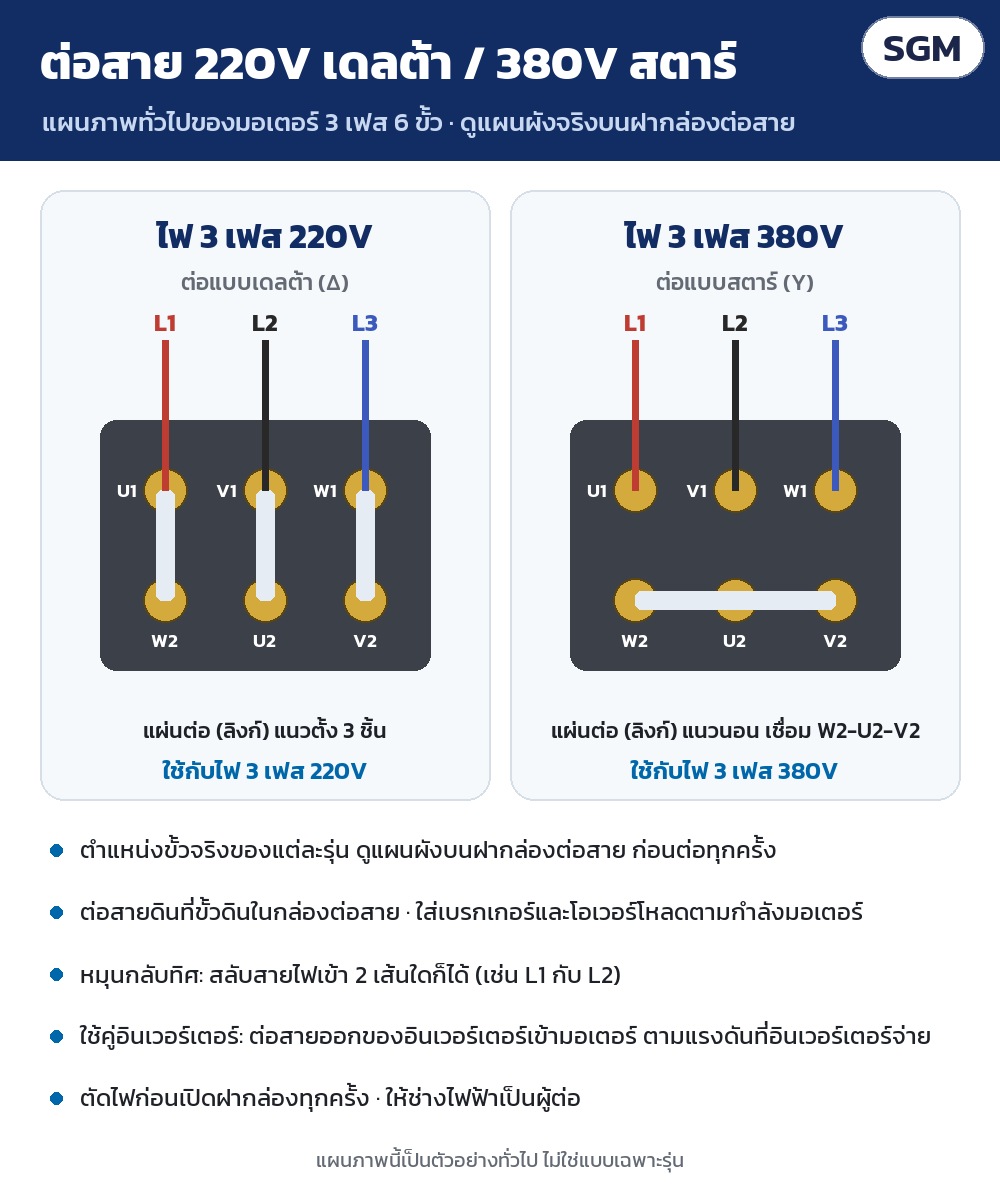

ต่อไฟ 3 เฟส: 220V เดลต้า / 380V สตาร์

มอเตอร์รุ่นนี้เป็นมอเตอร์ 3 เฟสแบบสองแรงดัน ต่อแบบ เดลต้า (Δ) เมื่อใช้ 220V และ สตาร์ (Y) เมื่อใช้ 380V การต่อผิดแบบทำให้มอเตอร์ไม่มีแรงหรือร้อนจัด ให้ดูแผนผังจริงบนฝากล่องต่อสายทุกครั้ง

1. ตัดไฟที่ต้นทาง แขวนป้ายห้ามสับ แล้ววัดว่าไม่มีไฟจริง
2. เปิดฝากล่องต่อสาย จัดแผ่นทองแดงเชื่อมขั้ว (จั๊มเปอร์) ตามแบบ Δ หรือ Y ให้ตรงกับแรงดันที่ใช้
3. ต่อสายไฟ 3 เส้นเข้าขั้ว ขันให้แน่น ต่อสายดินเข้าขั้วดิน
4. เดินสายผ่านเบรกเกอร์และอุปกรณ์ป้องกันโหลดเกิน หรือผ่านอินเวอร์เตอร์
5. ปิดฝากล่องให้ซีลเข้าที่ กล่องต่อสายเป็นแบบซีล กันน้ำกันฝุ่น ซีลที่ไม่เข้าที่ทำให้ฝุ่นและความชื้นเข้าได้

ต่ออินเวอร์เตอร์เพื่อปรับรอบ

ถ้าต้องการปรับความเร็วสายพานหรือใบกวน ให้ต่อมอเตอร์ผ่านอินเวอร์เตอร์ ขาออกของอินเวอร์เตอร์ต่อเข้ามอเตอร์ตามแรงดันขาออก (ขาออก 220V ต่อเดลต้า ขาออก 380V ต่อสตาร์) ถ้าที่ติดตั้งมีแต่ไฟบ้าน 1 เฟส ให้ช่างเลือกอินเวอร์เตอร์ชนิดรับไฟเข้า 1 เฟส จ่ายออก 3 เฟส 220V แล้วต่อมอเตอร์แบบเดลต้า (คำแนะนำทั่วไป ปรึกษาฝ่ายขายก่อน)

ตั้งค่าในอินเวอร์เตอร์ให้ตรงกับมอเตอร์ เช่น แรงดัน ความถี่ และกำลัง ตั้งเวลาเร่ง-ลดความเร็วให้นุ่มนวล การเดินที่รอบต่ำมากเป็นเวลานานควรดูอุณหภูมิมอเตอร์ เพราะพัดลมท้ายหมุนช้าลงตาม

กลับทิศและทดลองเดิน

1. ปลดโซ่หรือสายพานออกก่อน แล้วเดินตัวเปล่าสั้น ๆ
2. ดูทิศหมุนของเพลา ถ้ากลับทิศ ให้ตัดไฟแล้วสลับสายไฟ 2 เส้นใดก็ได้ของ 3 เฟส ถ้าใช้อินเวอร์เตอร์ตั้งทิศจากอินเวอร์เตอร์ได้
3. ฟังเสียงและจับดูการสั่น ต้องเดินเรียบ เสียงสม่ำเสมอ
4. ต่อโหลดกลับ เดินจริงช่วงสั้นก่อน ดูความร้อนที่ตัวมอเตอร์และหัวเกียร์ แล้วจึงเดินต่อเนื่อง

ภาพจากผู้ซื้อจริง

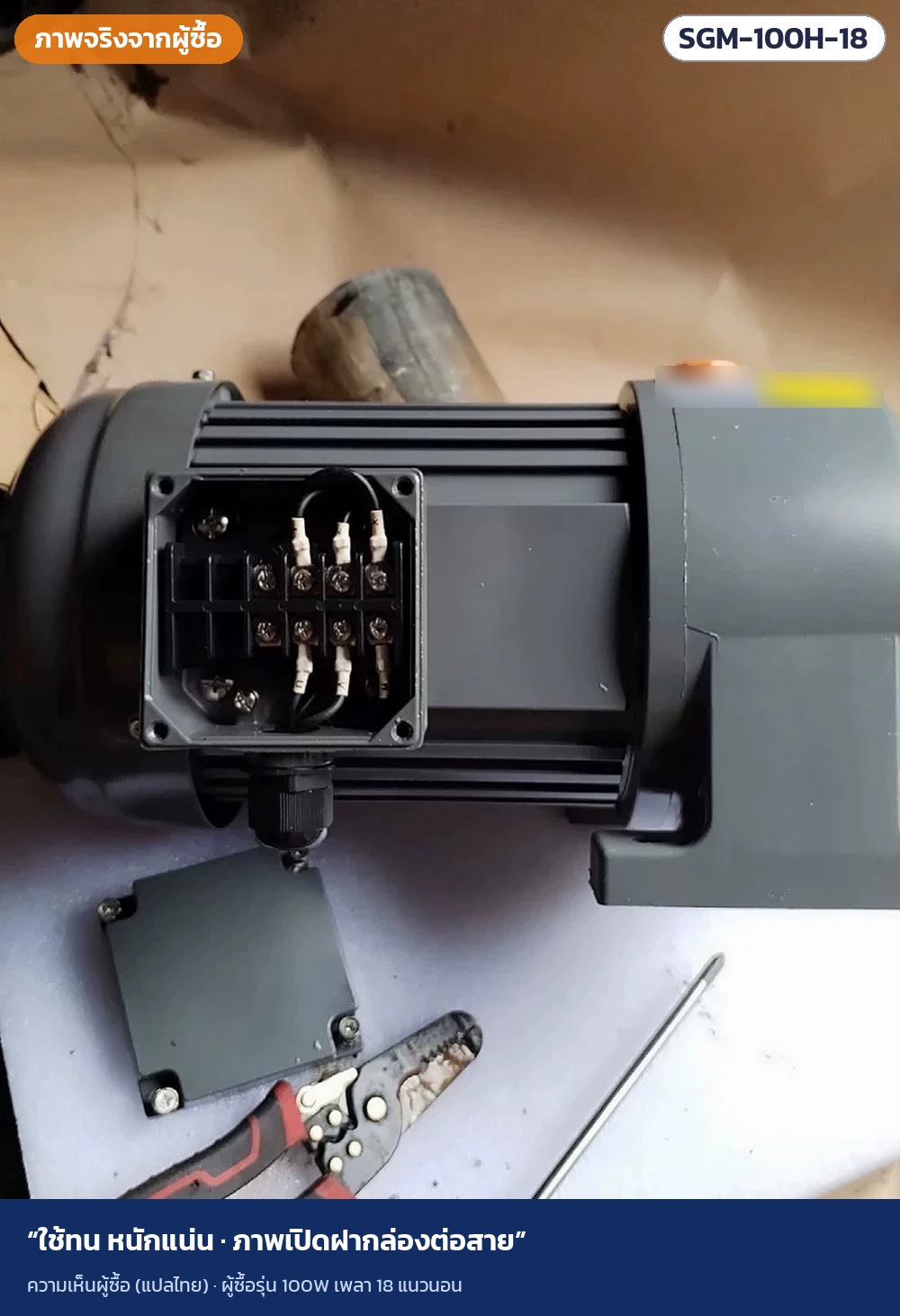

ภาพจริงจากผู้ซื้อที่เปิดฝากล่องต่อสายให้เห็นขั้วต่อด้านใน ช่วยให้นึกภาพตอนต่อสายออก (ต่อจริงให้ดูแผนผังบนฝากล่องของตัวที่ได้รับ)

รีวิวจากผู้ซื้อรุ่นนี้ (แปลความ):

• “ติดตั้งใช้งานแล้ว มอเตอร์ไม่ร้อน เสียงเงียบ รอบพอดี ใช้ตัวปรับรอบปรับเร็ว-ช้าได้ พอใจมาก”
• “คุณภาพดีมาก ซื้อซ้ำหลายครั้งแล้ว”
• “ใช้ทน ตัวมอเตอร์หนักแน่น”

ปัญหาที่พบบ่อยและวิธีแก้

ดูแลประจำ

• ตรวจเสียง ความร้อน และการสั่นเป็นประจำ ถ้าผิดปกติให้หยุดและตรวจโหลด
• ทำความสะอาดฝุ่นที่ครีบระบายความร้อนและฝาพัดลมท้ายเป็นระยะ
• ตรวจขั้วต่อสายให้แน่น และซีลกล่องต่อสายให้อยู่ในสภาพดี
• ตรวจรอยรั่วของน้ำมันชุดเกียร์ตามระยะ (ชนิดน้ำมันและรอบการเปลี่ยนสอบถามฝ่ายขาย)

ข้อควรระวังทุกครั้ง

• ให้ช่างไฟฟ้าเป็นผู้ต่อสาย ต่อสายดินทุกครั้ง และใส่อุปกรณ์ป้องกันตามขนาดมอเตอร์
• ตัดไฟและรอให้หยุดสนิทก่อนตรวจหรือปรับตั้ง ห้ามจับเพลาหรือชิ้นส่วนหมุนขณะเดินเครื่อง
• อย่าใช้งานเกินแรงบิดในตารางของรุ่นนั้น และอย่าปิดช่องลมพัดลมท้ายมอเตอร์
• ไม่ใช้ในที่มีน้ำฉีดโดยตรง หรือบรรยากาศไวไฟ (รุ่นนี้ไม่ใช่มอเตอร์ชนิดพิเศษสำหรับพื้นที่อันตราย)
