ติดตั้งและใช้งานชิลเลอร์ห้องแล็บทีละขั้น ตั้งเครื่อง ช่องลม เดินไฟ ต่อสายท่อเข้าเครื่องระเหยหมุน เลือกสารหล่อเย็น ดูแล (LTC)
ชิลเลอร์ห้องแล็บเป็นเครื่องที่ใช้งานไม่ซับซ้อน มีจอและปุ่มไม่กี่ปุ่ม แต่ปัญหาที่ผู้ใช้ใหม่เจอบ่อยกลับมาจากเรื่องรอบตัวเครื่อง เช่น วางชิดผนังจนลมร้อนระบายไม่ออก ใช้น้ำเปล่าที่อุณหภูมิต่ำกว่าศูนย์จนน้ำแข็งเกาะในท่อ ต่อสายท่อสลับทาง หรือเบรกเกอร์ตัดเพราะสายไฟเล็กเกินไป
บทความนี้เป็นขั้นตอนติดตั้งและใช้งาน ชิลเลอร์หมุนเวียนอุณหภูมิต่ำ LTC อ่าง 5–100 ลิตร -10 ถึง -120°C (รหัส 35854–35889) เรียงตามลำดับที่ควรทำ ตั้งแต่ตั้งเครื่อง เดินไฟ ต่อสายท่อ เลือกสารหล่อเย็น ตั้งค่า จนถึงการดูแลและตารางแก้ปัญหา งานเดินสายไฟให้ช่างไฟฟ้าเป็นผู้ทำเสมอ รายละเอียดเต็มอยู่ในคู่มือภาษาไทย
ขั้นที่ 1: ตรวจรับและตั้งเครื่อง
- เปิดลัง ตรวจตัวเครื่อง ฝาอ่างสแตนเลส ข้อต่อทางเข้า–ทางออก วาล์วบอล และของในชุด (สายท่อหุ้มฉนวน 2 เส้น (ยาวเส้นละ 1,500 มม.) · คู่มือ 1 ชุด)
- วางเครื่องบนพื้นเรียบที่รับน้ำหนักได้ ใกล้อุปกรณ์ที่จะต่อใช้ เพื่อให้สายท่อสั้นที่สุด เครื่องมีล้อเลื่อน 4 ล้อ ช่วยจัดตำแหน่งได้ง่าย
- เครื่องที่เพิ่งขนย้ายให้ตั้งตรงพักไว้ก่อนเปิดใช้งานครั้งแรก ระยะเวลาพักดูตามคู่มือ
ขั้นที่ 2: เว้นช่องระบายลม

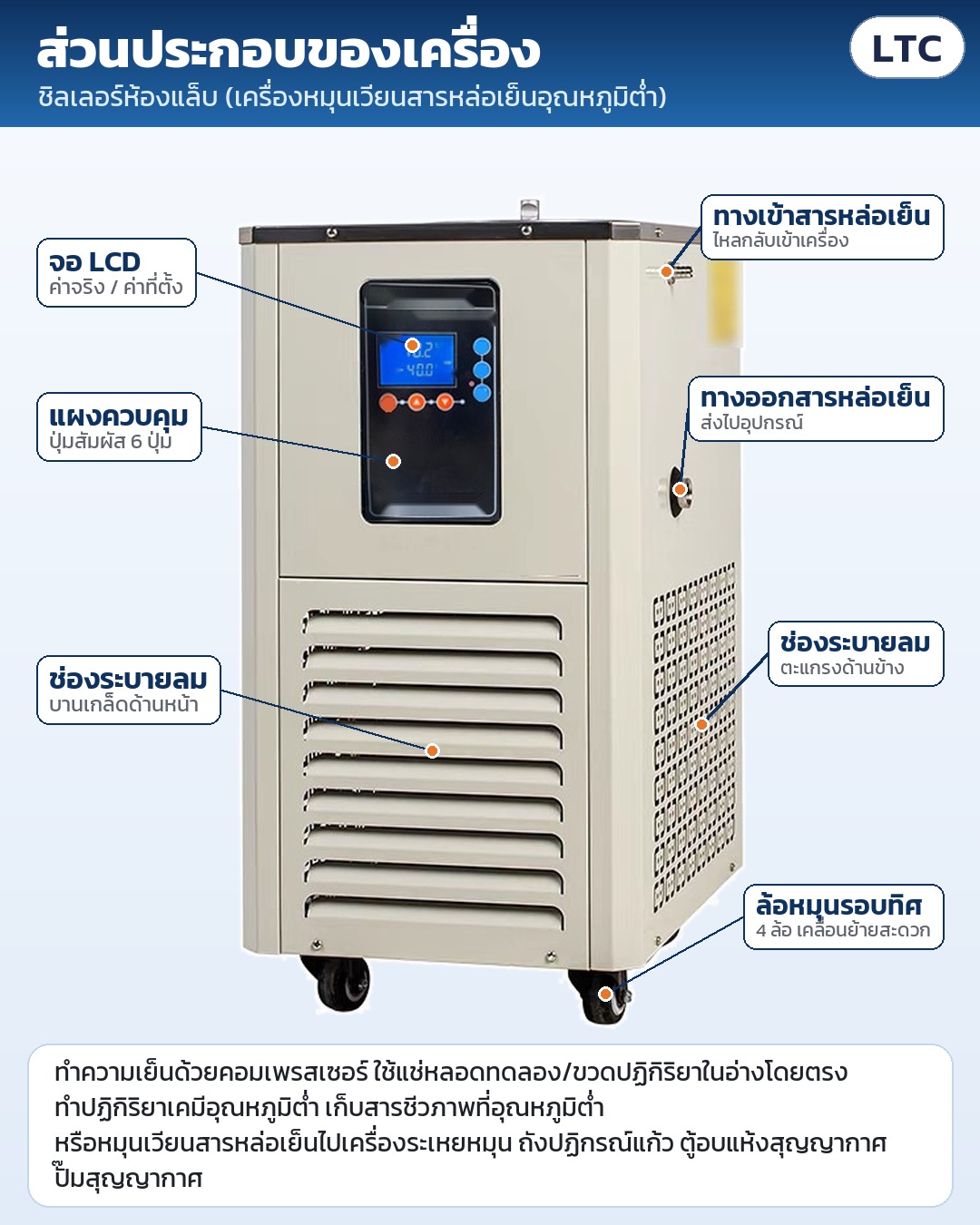

เครื่องนี้ระบายความร้อนด้วยลม มีช่องระบายลมด้านหน้าและตะแกรงด้านข้าง ถ้าวางชิดผนังหรือมีของบังช่องลม ความร้อนจะวนกลับเข้าเครื่อง ทำความเย็นได้ช้าลงและระบบป้องกันคอมเพรสเซอร์ร้อนเกินอาจตัดการทำงาน ให้เว้นระยะรอบเครื่องตามคู่มือ วางในห้องที่อากาศถ่ายเท สภาพแวดล้อมที่ใช้งานได้คือ อุณหภูมิห้อง 0–50°C · ความชื้นสัมพัทธ์ 45–85% · ความดันบรรยากาศ 86–106 kPa
ขั้นที่ 3: เดินไฟและต่อสายดิน
อ่าง 5 / 10 / 20 ลิตร ของชุด -20 / -40 / -80°C ใช้ไฟ 220V · อ่าง 30 ลิตรขึ้นไป และชุด -120°C ทุกขนาด ใช้ไฟ 380V 3 เฟส · ชุด -10 / -30°C, LTC-100-20 และ LTC-100-120 สอบถามฝ่ายขาย ให้ช่างไฟเลือกเบรกเกอร์และขนาดสายไฟจากกำลังคอมเพรสเซอร์และกระแสของรุ่นตามตารางด้านล่าง (ตามผู้ผลิต) และต่อสายดินทุกครั้ง
รุ่น (รหัส) | คอมเพรสเซอร์ · กระแส | ไฟ |
|---|---|---|
LTC-5-20 (35855) | คอมเพรสเซอร์ 700 W · 3.1 A | 220V |
LTC-5-40 (35857) | คอมเพรสเซอร์ 853 W · 3.1 A | 220V |
LTC-5-80 (35858) | คอมเพรสเซอร์ 2,340 W · 10.6 A | 220V |
LTC-5-120 (35859) | คอมเพรสเซอร์ 3,680 W · 16.7 A | 380V 3 เฟส |
LTC-10-20 (35861) | คอมเพรสเซอร์ 821 W · 3.8 A | 220V |
LTC-10-40 (35863) | คอมเพรสเซอร์ 1,000 W · 4.5 A | 220V |
LTC-10-80 (35864) | คอมเพรสเซอร์ 2,500 W · 11.3 A | 220V |
LTC-10-120 (35865) | คอมเพรสเซอร์ 3,850 W · 17.5 A | 380V 3 เฟส |
LTC-20-20 (35867) | คอมเพรสเซอร์ 936 W · 4.3 A | 220V |
LTC-20-40 (35869) | คอมเพรสเซอร์ 1,300 W · 5.9 A | 220V |
LTC-20-80 (35870) | คอมเพรสเซอร์ 2,750 W · 12.5 A | 220V |
LTC-20-120 (35871) | คอมเพรสเซอร์ 6,380 W · 29 A | 380V 3 เฟส |
LTC-30-20 (35873) | คอมเพรสเซอร์ 1,201 W · 5.5 A | 380V 3 เฟส |
LTC-30-40 (35875) | คอมเพรสเซอร์ 2,300 W · 10.4 A | 380V 3 เฟส |
LTC-30-80 (35876) | คอมเพรสเซอร์ 4,580 W · 21 A | 380V 3 เฟส |
LTC-30-120 (35877) | คอมเพรสเซอร์ 6,700 W · 30 A | 380V 3 เฟส |
LTC-50-20 (35879) | คอมเพรสเซอร์ 2,300 W · 10.5 A | 380V 3 เฟส |
LTC-50-40 (35881) | คอมเพรสเซอร์ 4,500 W · 20 A | 380V 3 เฟส |
LTC-50-80 (35882) | คอมเพรสเซอร์ 9,080 W · 41 A | 380V 3 เฟส |
LTC-50-120 (35883) | คอมเพรสเซอร์ 9,350 W · 42.5 A | 380V 3 เฟส |
LTC-100-40 (35887) | คอมเพรสเซอร์ 9,410 W · 24.7 A | 380V 3 เฟส |
LTC-100-80 (35888) | คอมเพรสเซอร์ 19,300 W · 80 A | 380V 3 เฟส |
รุ่นที่ไม่มีในตารางนี้ (ชุด -10°C / -30°C, LTC-100-20 และ LTC-100-120) ให้สอบถามฝ่ายขายเรื่องไฟก่อนเตรียมจุดติดตั้ง
ขั้นที่ 4: ต่อสายท่อเข้าอุปกรณ์

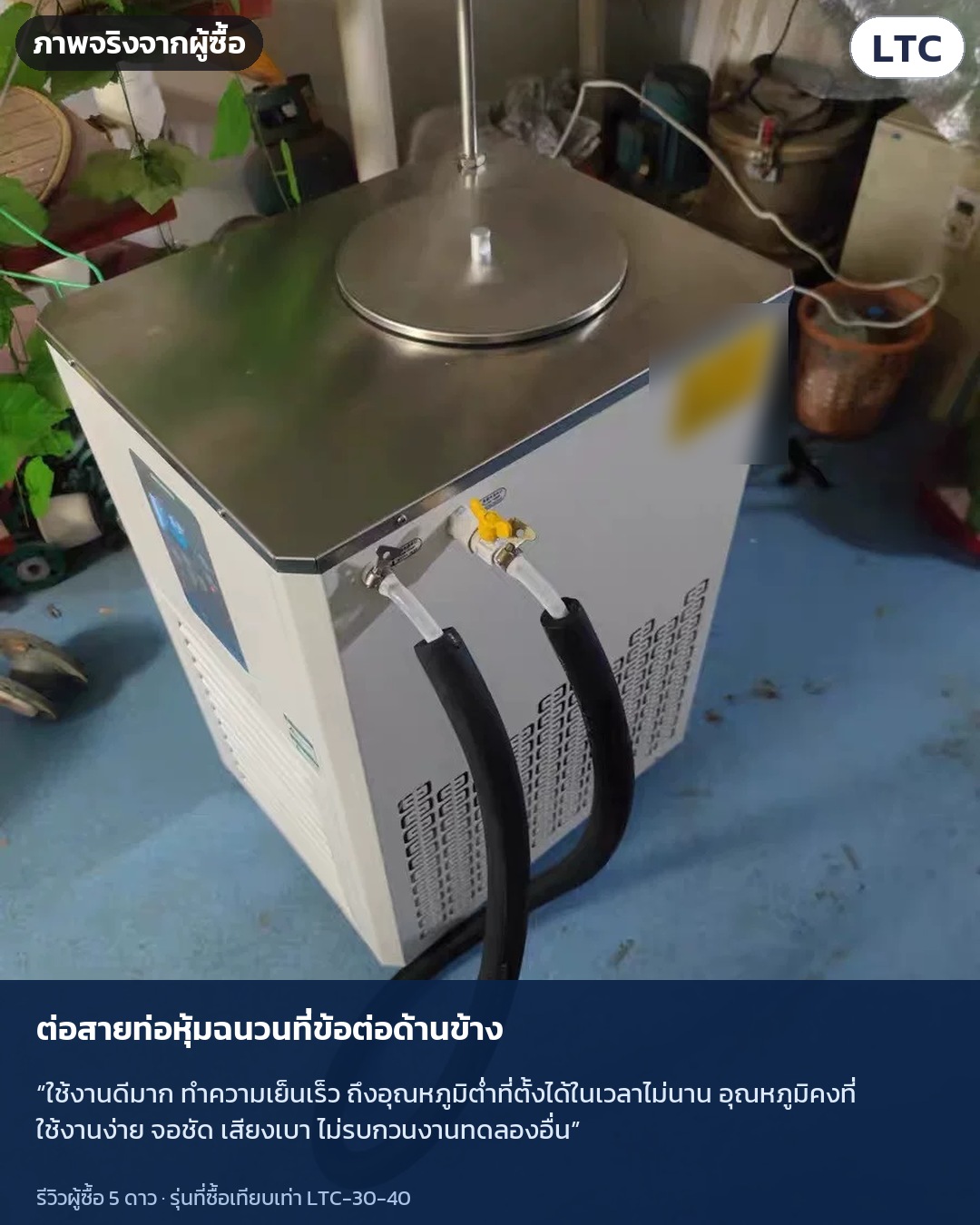

ข้อต่อหมุนเวียนของเครื่องเป็นท่อนอก Φ14 มม. (อ่าง 5–20 ลิตร) หรือ Φ19 มม. (อ่าง 30 ลิตรขึ้นไป) ในชุดมีสายท่อหุ้มฉนวน 2 เส้น ยาวเส้นละ 1.5 ม.
- เครื่องระเหยหมุน ต่อสายจากข้อต่อทางออกของชิลเลอร์เข้าจุดล่างของคอนเดนเซอร์ และต่อจุดบนของคอนเดนเซอร์กลับเข้าข้อต่อทางเข้า ให้สารหล่อเย็นไหลเต็มขดคอนเดนเซอร์
- ถังปฏิกรณ์แก้วสองชั้น ต่อเข้าแจ็กเก็ตถังด้วยหลักเดียวกัน คือเข้าทางล่าง ออกทางบน
- ขันข้อต่อและรัดสายให้แน่น เปิดวาล์วบอลทองเหลืองทั้งสองฝั่ง ระวังสายพับหรือถูกทับ
ขั้นที่ 5: เลือกและเติมสารหล่อเย็น

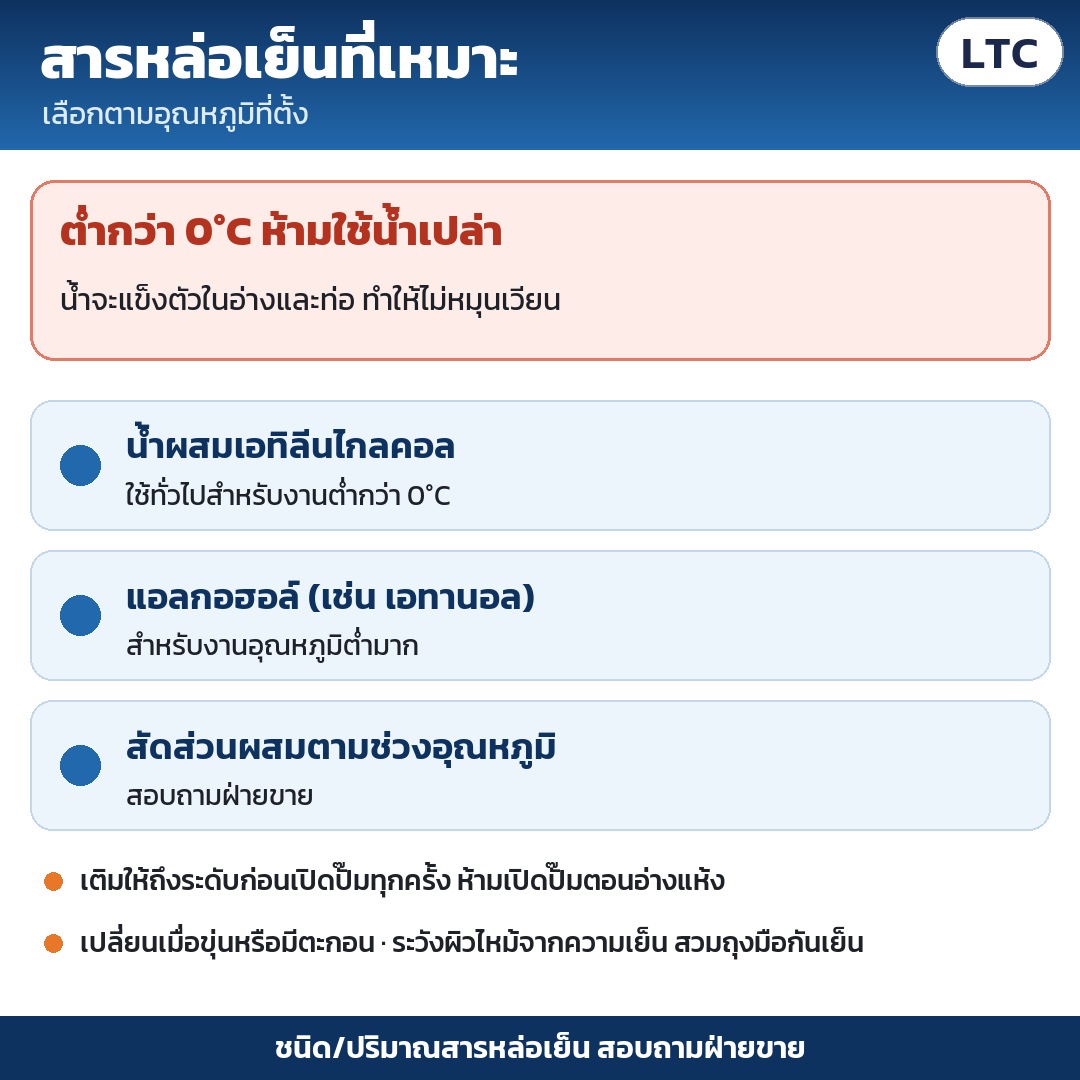

สารหล่อเย็นไม่รวมในชุด ต้องเลือกให้เหมาะกับอุณหภูมิที่ใช้ งานที่ไม่ต่ำกว่า 0°C ใช้น้ำสะอาดได้ ถ้าต่ำกว่า 0°C ห้ามใช้น้ำเปล่า ให้ใช้น้ำผสมเอทิลีนไกลคอล หรือใช้แอลกอฮอล์สำหรับงานที่ต่ำมาก สัดส่วนผสมขึ้นกับช่วงอุณหภูมิ หากไม่แน่ใจให้สอบถามฝ่ายขาย
เติมสารหล่อเย็นลงอ่างให้ถึงระดับ เปิดปั๊มหมุนเวียนให้สารหล่อเย็นไหลเต็มสายท่อและอุปกรณ์ ตรวจรอยรั่วที่ข้อต่อ แล้วเติมระดับในอ่างเพิ่มอีกครั้ง เพราะสารหล่อเย็นบางส่วนจะไปค้างอยู่ในสายและอุปกรณ์
ขั้นที่ 6: ตั้งอุณหภูมิและเดินเครื่อง
- เติมสารหล่อเย็นที่เหมาะกับอุณหภูมิลงอ่างให้ถึงระดับ (ต่ำกว่า 0°C ห้ามใช้น้ำเปล่า)
- เปิดเครื่อง ตั้งอุณหภูมิ กดทำความเย็นและหมุนเวียน รอให้ถึงค่าที่ตั้ง ใช้งานเสร็จปิดทำความเย็นและปั๊ม ถอดปลั๊ก ปิดฝาอ่าง

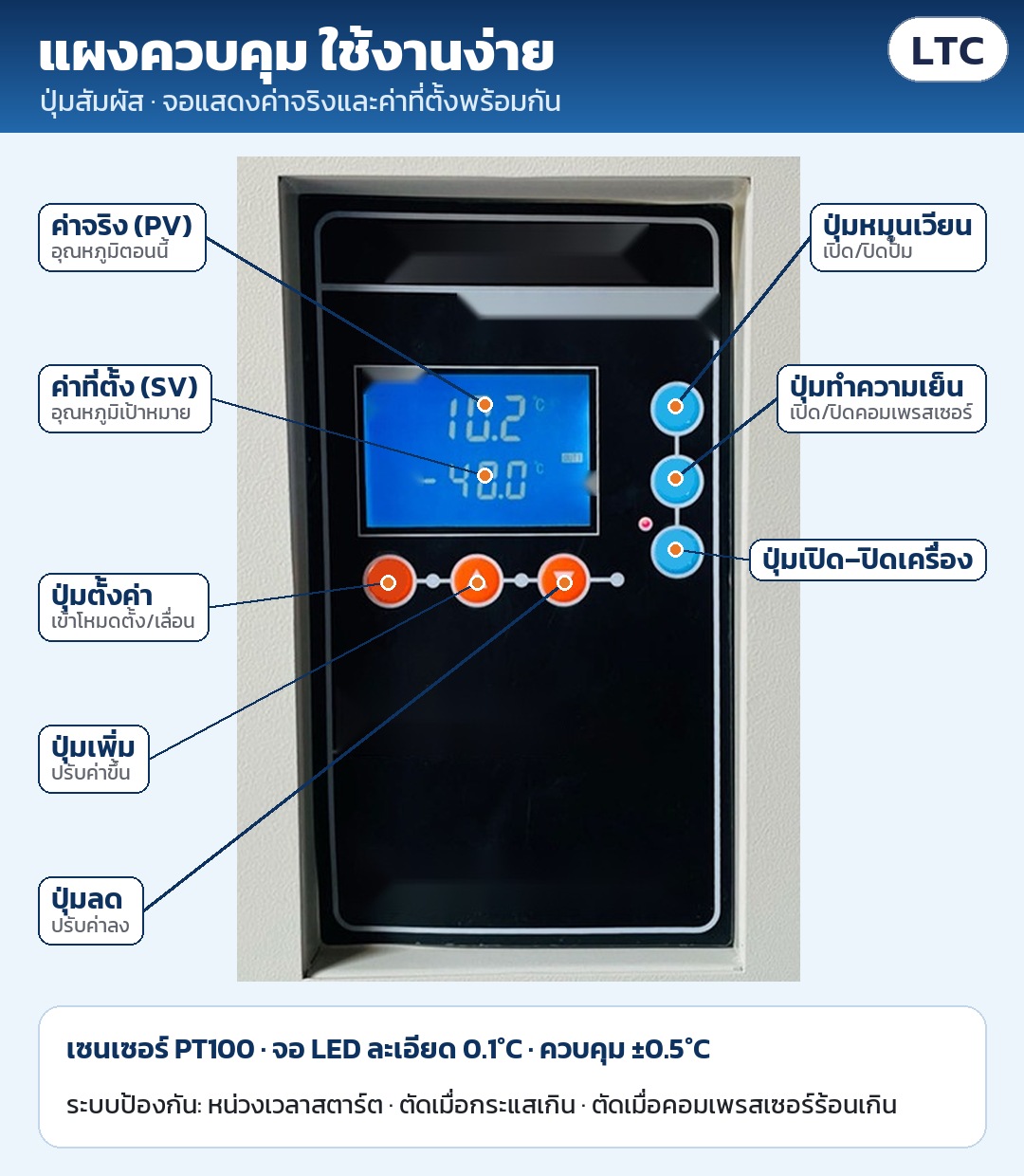

จอแสดงค่าจริงและค่าที่ตั้ง ละเอียด 0.1°C ใช้เซนเซอร์ PT100 คุมอุณหภูมิ ±0.5°C (ตามผู้ผลิต) เวลาที่ใช้ลดอุณหภูมิถึงค่าที่ตั้งขึ้นกับขนาดอุปกรณ์และความร้อนที่เข้ามา
ข้อควรระวัง
- ให้ช่างไฟฟ้าเดินสายตามกำลังคอมเพรสเซอร์ของรุ่น ใช้เบรกเกอร์และสายไฟขนาดพอ ต่อสายดินทุกครั้ง (รุ่น 380V ต้องมีไฟ 3 เฟส)
- อุณหภูมิต่ำมากทำให้ผิวไหม้จากความเย็นได้ — สวมถุงมือกันเย็นและแว่นตา ห้ามจับขดท่อหรือขวดเย็นจัดด้วยมือเปล่า
- ห้ามเปิดปั๊มตอนอ่างแห้ง และห้ามใช้น้ำเปล่าที่อุณหภูมิต่ำกว่า 0°C — น้ำจะแข็ง ท่อเสียหาย
- เครื่องนี้ไม่ใช่รุ่นกันประกายไฟ — งานตัวทำละลายไวไฟต้องระบายอากาศดี ต่อสายดิน และวางให้ห่างไอระเหย
การดูแลประจำ
- ทำความสะอาดแผงระบายความร้อนและตะแกรงช่องลมเป็นประจำ ฝุ่นจับมากทำให้เย็นช้า
- เปลี่ยนสารหล่อเย็นตามระยะหรือเมื่อขุ่น/มีตะกอน ล้างอ่างสแตนเลสแล้วเช็ดแห้ง
- ตรวจสายท่อหุ้มฉนวน ข้อต่อ และวาล์วบอลไม่ให้รั่วหรือแตกร้าวก่อนใช้งาน
- ไม่ใช้งานนาน ถ่ายสารหล่อเย็นออก ปิดฝา ถอดปลั๊ก (อะไหล่สอบถามฝ่ายขาย)
ปัญหาที่พบบ่อยและวิธีแก้
อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
เย็นช้า หรือลงไม่ถึงค่าที่ตั้ง | ช่องลมถูกบัง ฝุ่นจับแผงระบายความร้อน ห้องร้อน หรือความร้อนจากอุปกรณ์มากกว่ากำลังทำความเย็นของรุ่น | เว้นช่องลม ทำความสะอาดแผงระบายความร้อน ลดโหลด หรือเลือกรุ่นที่มีกำลังทำความเย็นที่อุณหภูมินั้นมากขึ้น |
สารหล่อเย็นไม่ไหลหรือไหลน้อย | วาล์วบอลปิด สายท่อพับหรือถูกทับ ระดับในอ่างต่ำ | เปิดวาล์ว จัดสายใหม่ เติมสารหล่อเย็นให้ถึงระดับ |
น้ำแข็งเกาะ สารหล่อเย็นข้น | ใช้น้ำเปล่าหรือสัดส่วนสารหล่อเย็นไม่เหมาะกับอุณหภูมิที่ตั้ง | ปิดเครื่อง รอละลาย เปลี่ยนเป็นสารหล่อเย็นที่ไม่แข็งตัวในช่วงที่ใช้ |
หยดน้ำเกาะตามสายท่อ | ฉนวนหุ้มสายฉีกขาด ความชื้นในห้องควบแน่นที่ผิวเย็น | ตรวจและหุ้มฉนวนสายใหม่ เช็ดพื้นให้แห้ง |
เบรกเกอร์ตัดหรือเครื่องหยุดเอง | สายไฟหรือเบรกเกอร์เล็กกว่ากระแสของรุ่น ไฟตก หรือระบบป้องกันตัดเพราะคอมเพรสเซอร์ร้อนเกิน | ให้ช่างไฟตรวจขนาดสายและเบรกเกอร์ เว้นช่องลม ถ้ายังเป็นอยู่ให้หยุดใช้และติดต่อฝ่ายขาย |
ภาพจริงจากผู้ซื้อ

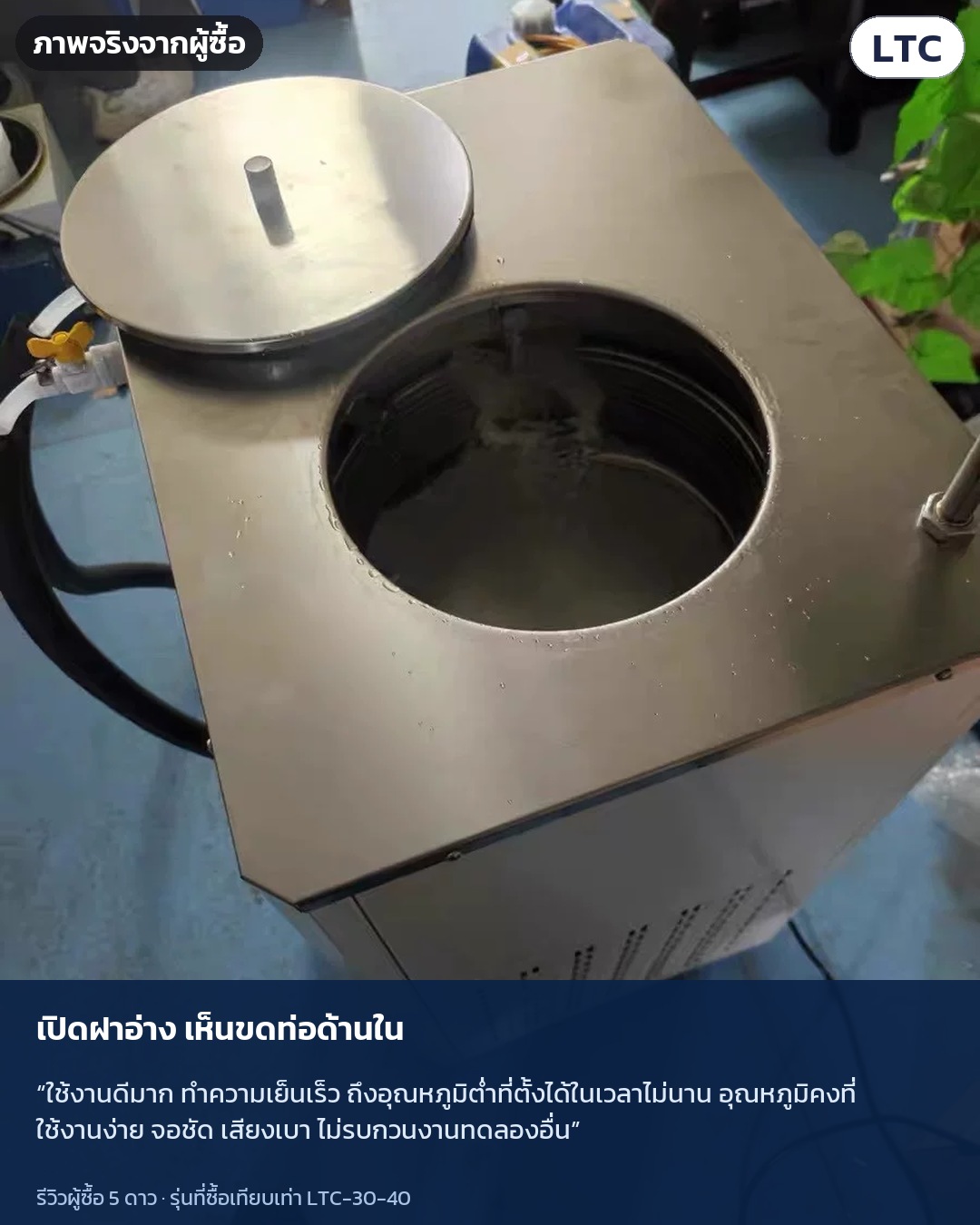

ภาพที่ผู้ซื้อเปิดฝาอ่างให้เห็นขดท่อทำความเย็นด้านใน ช่วยให้เห็นระดับที่ต้องเติมสารหล่อเย็นและจุดที่ต้องดูแลความสะอาด
คำรีวิวจากผู้ซื้อเครื่องรุ่นนี้ในหน้ารีวิวสินค้า (แปลความ ผู้ซื้อใช้งานต่างขนาดกัน):
- “ใช้งานดีมาก ทำความเย็นเร็ว ลงถึงอุณหภูมิที่ตั้งได้ในเวลาไม่นาน อุณหภูมิคงที่ ใช้งานง่าย จออ่านชัด เสียงเงียบ ไม่รบกวนงานแล็บอื่น”
- “ทำความเย็นเร็ว คุมอุณหภูมิแม่น จอชัด ปุ่มกดตอบสนองดี ใช้งานสะดวก”
- “ซื้อไปใช้ในงานวิจัยของสถาบันการศึกษา ใช้งานสะดวก ทำความเย็นเร็วและนิ่งมาก”
- “ทดลองเดินเครื่องแล้ว ทุกฟังก์ชันใช้ได้ดี คุมอุณหภูมิได้ดี ใช้งานง่าย”
คลิปและคู่มือ
ดูเครื่องจริง ข้อต่อ วาล์วบอล และการหมุนเวียนในอ่างในคลิป (ภาพในคลิปเป็นภาพสินค้าจริง ร่วมกับภาพจำลองประกอบ · เสียงบรรยายและบางช็อตสร้างด้วย AI)
- หน้าสินค้าและตัวเลือก 36 รุ่น: ชิลเลอร์ห้องแล็บ LTC ทั้ง 36 รุ่น บน 42okok.com
- คู่มือภาษาไทยฉบับเต็ม: เปิดคู่มือชิลเลอร์ห้องแล็บ LTC
